Пневмоподвеска фольксваген крафтер 50
Встановити комплект пневмопідвіски Фольксваген Крафтер 50 задня вісь.
Призначення

Допоміжна пневмопідвіска покращує експлуатаційні характеристики автомобіля, виключає просідання і розгойдування кузова при завантаженні, дозволяє підтримувати кузов в центральному положенні і при будь-якому рівні завантаження, поліпшує керованість при русі з вантажем, підвищує комфорт і безпеку руху.
Принцип дії

Комплект допоміжної пневмопідвіски встановлюється в доповненні до штатної ресорної підвісці автомобіля. Пневмоподушки розташовуються між кузовом (рамою) і мостом (важелем підвіски) і кріпляться за допомогою спеціальних кронштейнів. Регулювання тиску повітря в пневмоелементах дозволяє вибрати оптимальний режим роботи пневмопідвіски в залежності від завантаження автомобіля. У стандартній комплектації повітря подається зовнішнім компресором (невходітвкомплектацію) через клапан підкачки.

Склад комплекту

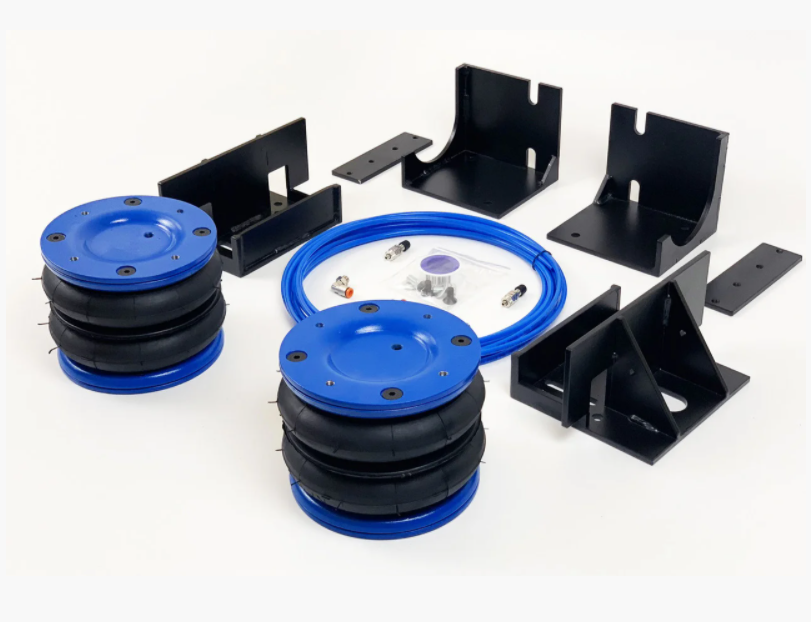

Пневмоподушки RP170/2 2 шт.
Верхній кронштейн 2 шт.
Вставка в верхній кронштейн 2 шт.
Нижній кронштейн пневмоподушки (лівий та правий) 2 шт.
Болт кріплення п/ел до нижнього кронштейну 3/8x3/4 DIN7991 2 шт.
Болт кріплення вставки до верхнього кронштейну М8х12 DIN7991 8 шт.
Болт кріплення п/ел до верхнього кронштейну3/8x3/4 DIN912 4 шт.
Шайба Д10 4 шт.

Список комплектующих для подключения пневмолиний

Трубка Д6 8 м
Трійник Д6 1 шт.
Ніпель накачки 2 шт.
Фітінг 1/8-6 2 шт.

Провідка пневмоліній:
Виберіть місце на автомобілі для установки ніпеля (якщо ви не встановлюєте систему підготовки повітря). Розташування можливо в бампері або в кузові автомобіля. Просвердлите отвір 10мм і встановіть в нього ніпель. Простягніть пневмолинию від ніпеля до Пневмоподушка, використовуючи пластикові стяжки. Для розгалуження лінії використовуйте Т-образний фітинг. Чи не закріплюйте пневмолініі на гальмівних трубках - це може привести до їх пошкодження!

Спеціальна інструкція:
1.    Зріз трубки повинен бути рівним, перпендикулярним, без рванихкраев
    (Бажано використовувати спеціальний інструмент, або гострий ніж)
2.    При приєднанні трубки до фітинги необхідно заздалегідь надіти затискну гайку, потім надіти трубку на посадочне місце фітинга до упору і затиснути гайкою.
3.    Для від'єднання трубки, досить просто відпустити гайку. При повторному підключенні, бажано відрізати деформовану частину.
4.     При закручуванні фітингів використовуйте ФУМ-стрічку.
5.    Після складання пневмосистеми, необхідно перевірити її на можливі течі в місцях з'єднань, використовуючи мильний розчин і пензлик.

Підготовка до встановлення комплекту:
Перш ніж встановлювати комплект, необхідно переконатися в наявності достатнього вільного простору між рамою і мостом в місці установки комплекту.
Зазвичай додаткові компоненти без проблем встановлюються на зазначені місця, але в рідкісних випадках можливі перешкоди від встановлених додаткових деталей.
Необхідно дбайливо ставитися до деталей автомобіля, таким як, гальмівні трубки, шланги, електричні кабелі. Неакуратна установка комплекту може привести до виходу з ладу важливих деталей автомобіля.

Установка пневмоподушок
1.            Зберіть пневмоподушки, як показано на малюнку. Закрутіть фітінг і прикрутіть нижній кронштейн, правильно всиставивши його по відношенню до верхнього кріплення.
2.            Демонтувати штатні відбійники.

Демонтаж штатных отбойников
3. Відкрутіть тягу регулятора гальмівного зусилля на задній міст. Відпиляєте вухо кріплення тяги до заднього мосту. Переверніть тягу кронштейна.
Открутить тягу регулятора
4.Встановіть вставки в місця штатних відбійників.
5. Встановіть верхні кронштейни і прикрутіть їх до вставок використовуючи кріплення. (Днище автомобіля оброблено шаром поліуретанової мастики, яка буде перешкоджати встановленню верхніх кріплень. Зріжте тонким ножем зайву товщину, не пошкодивши покриття до металу. Для спрощення установки в комплект додані настановні шпильки з гайками - укрутивши їх в крайні отвори в пластині ви зможете виставити кріплення щодо пластини і задавити кріплення на лонжерон. Уважно стежте за штатними кріпленнями відбійника - відвороти повинні потрапити в отвори верхнього кріплення!)

Установка верхних кронштейнов
6. Відкрутіть кріплення стабілізатора поперечної стійкості до мосту.
Открутить крепление стабилизатора
7. Встановіть повітряних подушках з нижнім кронштейном на місце.
8. Прикрутіть Пневмоподушку до верхнього кронштейну використовуючи метізи які йдуть в комплекті.
9. Прикрутіть кріплення стабілізатора крізь отвори нижнього кронштейна
(Зверніть увагу, що б нижній кронштейн щільно прилягав до мосту)
10. Прикрутите перевернуту тягу регулятора гальм до вуха на лівому нижньому кронштейні.
11. Якщо пневмоподушки встановлені правильно і не зачіпають елементи підвіски, затягніть всі гайки і болти з необхідним моментом затягування.
12. Під’єднайте пневмолінії.
13. Встановіть ніпель підкачки, якщо система встановлюється без блоку управління з салону або автоматічесской системи підкачки

Перевірка:
Після установки пневмоелементов і приєднання пневмоліній, простягніть всі з'єднання, які відкручувалися для установки комплекту. Бажано повторити цю операцію після пробігу 100 кілометрів.

Експлуатація та обслуговування
Регулювання тиску в пневмоелементах здійснюється за допомогою зовнішнього компресора через ніпель підкачки, або за допомогою бортової компресорної системи.
Рекомендується проводити регулювання тиску в системі після процедури завантаження / розвантаження автомобіля до повернення кузова автомобіля в горизонтальне положення.
Мінімально рекомендований тиск в пневмоелементах - 1 бар. Підтримка мінімального тиску дозволяє скоротити ризик пробою пневмоелементи і виходу його з ладу.
Максимальний робочий тиск обмежена технічними характеристиками пневмоелементи (див. Відповідний розділ документа), а також технічними характеристиками компресорної системи управління пневмопідвіскою.

Не перевищуйте максимальний робочий тиск в системі!
Періодичність загального огляду системи і перевірка на витоку 1 раз в 6 місяців.
Для продовження терміну служби пневмоелементи рекомендується промивати не рідше, ніж 1 раз на місяць. Перед миттям необхідно подати максимальний тиск в пневмоелементи, щоб розкрити всі складки. Перевіряйте пневмоелементи на предмет зносу, пошкоджень і відсутність сторонніх предметів і дорожнього нальоту при кожній митті. Допускається застосування спеціальних хімічних складів для підтримки еластичності гумової оболонки пневмоподушок.

ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ
На даний виріб надається гарантія 2 роки з дня продажу.
Гарантія поширюється на дефекти матеріалу і недоліки при виготовленні.
В рамках даної гарантії виробник зобов'язується відремонтувати або замінити будь-яку деталь, яка була несправна, за умови відправки виробу на адресу продавця.
Ця гарантія визнається лише в тому випадку, якщо виріб застосовувався відповідно до даної інструкції, в нього не було внесено змін, воно не ремонтувалося не уповноваженою на те фахівцем або не було пошкоджено в результаті неправильного поводження з ним. А так же збережена повна комплектність виробу.
Дана гарантія не поширюється на природний знос виробу.
Гарантія вступає в силу тільки в тому випадку, якщо дата покупки підтверджена печаткою і розписом продавця на гарантійному талоні.
Гарантійний ремонт не впливає на продовження терміну гарантії і не ініціює початок нової гарантії.
